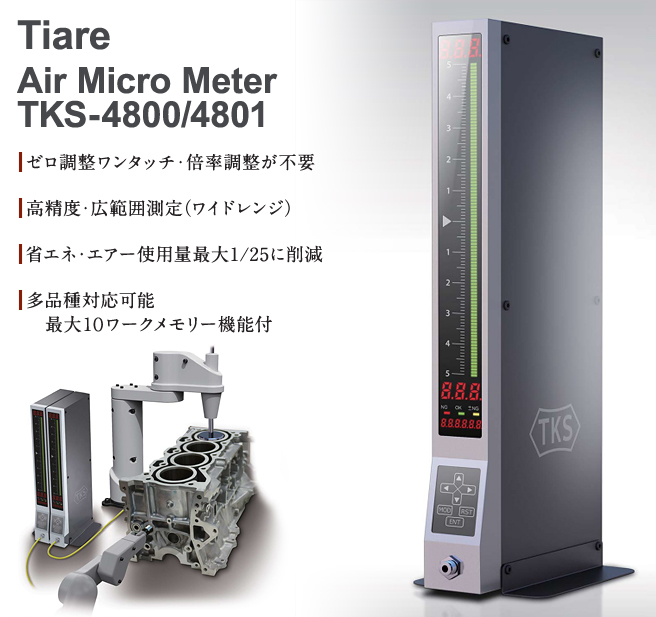

エアーマイクロメータ

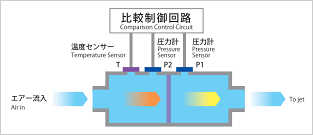

- ■層流素子+半導体圧力センサーにより低損失で高精度・広範囲の測定可能。
- ■温度補正機能付温度センサーを内蔵し、流れる空気の質量流量を補正しています。
- ■最小部位は内径及び円筒度を測定。
- ■中間部位と最大径部位はそれぞれの内径を測定。
- ■ワーク測定部の幅に応じて2ヶ所、3ヶ所、4ヶ所も測定可能。
- ■耐磨耗の向上と防錆対策としてt-DLCコーテイングも可能。
- ■コネクテイングロッドの大端径及び小端径の内径測定、エアー回路の工夫によりネジレ又は倒れも同時に計測。
- ■ワークを回転させ、各穴径の真円度も簡易的に測定。
- ■測定ヘッドにt-DLCコーティング処理を採用し、耐摩耗性を大幅に向上。
- ■各種機器や加工部品の内外径を測定。
- ■t-DLC仕様にすることにより耐磨耗が向上。
- ■ワンタッチ接続方式を採用。

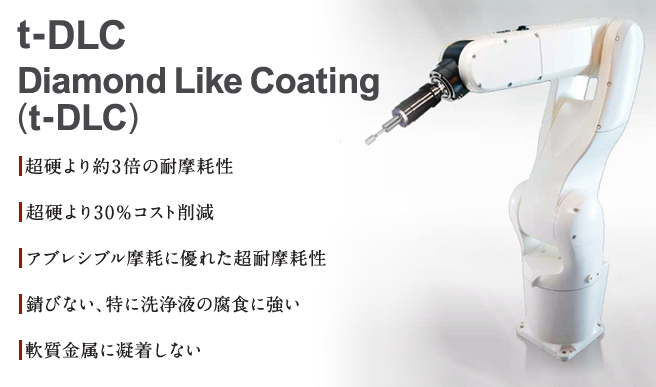

- ■t-DLC仕様とは、ダイヤモンドコートに匹敵する超耐摩耗性に優れた表面粗さ、 超硬等に比べ低コストを兼ね備えた新開発二層コーテング技術です。新開発のマ スキング方式により最適化され、より優れた性能を発揮いたします。(特許出願中)

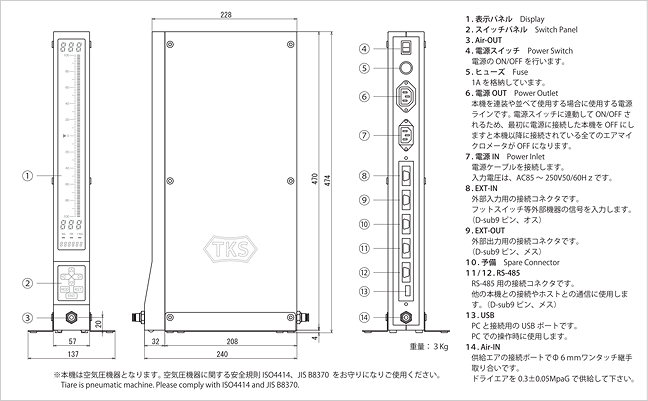

型 式 |
TKS-4800 |
TKS-4801 |
備 考 |
---|---|---|---|
測定レンジ(µm) |
10~20 |
20~200 |
|
繰返し制度(µm) |
0.1 |
0.5 |
|
入力数 |
1 |
|
|
プログラム数 |
10 |
|
|
カラーバー表示 |
101セグメント(赤、緑、橙) |
|
|
多機能表示 |
6桁、7セグメント |
|
|
自動マスタ合せ |
大範、小範 |
|
|
供給空気圧 |
0.3Mpa~0.4Mpa |
一次側レギュレータ供給圧 |
|
電源電圧 |
AC85V~AC250V |
|
|
電源容量 |
1A/100V |
|
|
使用温度 |
0~40℃ |
|
|
操作方法 |
シートSW入力 |
マスタ計測(2)、RESET、測定指令 |
|
標準インターフェース |
USB 1ポート |
パソコン通信用、データ出力用 |
|
RS-485 2ポート |
機器連絡用ポート |
||
オプション |
①判定出力 |
①から③の内、1つ確定 |
|
②ランク出力 |
|||
③BCD出力 |
